電蚊拍的電路系統主要由高頻振蕩電路、三倍壓整流電路以及高壓電擊網這三大核心部件協同構成。當電源開關被啟動時，內置的高頻振蕩器（由三極管與變壓器聯合構成）隨即投入運行。其首要任務是將直流電轉變為高頻交流電，并進行初步的升壓操作。在后續環節中，經二極管與電容器實施倍壓整流工序，進一步抬高電壓值，最終精準輸送至蚊拍的金屬網格部位。
從整體架構上看，電蚊拍電路涵蓋電源指示、振蕩電路、升壓電路以及金屬網等關鍵模塊。
電源指示電路相對簡潔，配備有一顆發光二極管，其核心用途在于直觀顯示電路的通斷狀況。開關按下、電路接通的瞬間，二極管即被點亮。與此同時，電路中配置的 120Ω 電阻承擔著限流的關鍵使命，在保障電路正常指示功能的同時，確保使用者的操作安全。

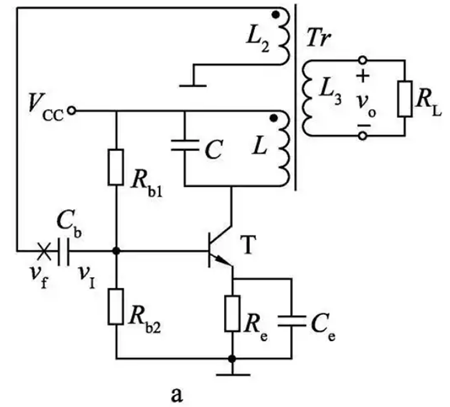

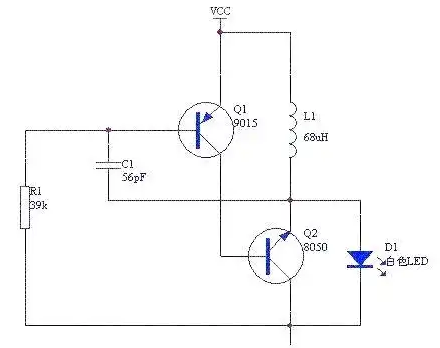

振蕩電路的工作原理明晰且巧妙。電蚊拍內部設置的振蕩電路具備將電池所供給的直流電變換為高頻率交流電的能力。在變壓器的升壓以及倍壓整流電路的后續處理下，最終能輸出高達上千伏特的直流高壓，并作用于金屬網拍。當蚊蟲不幸觸碰金屬網時，電網的導電特性致使短路現象發生，蚊蟲隨即遭受電擊而亡。在振蕩電路架構中，三極管處于核心地位，與變壓器繞組攜手構建起單管自激振蕩器。三極管的集電極電壓經 1k 電阻與變壓器上的反饋繞組相互配合，構建起正反饋機制，有力驅動電路持續振蕩。
通電狀態下，電感兩端電流趨于穩定，促使三極管在截止與飽和狀態之間快速切換。集電極電壓隨之波動，進而帶動基極電流產生變化，三極管又在飽和與截止狀態間反復轉換。這一動態過程周而復始，成功實現將直流電向高頻交流電的轉換，并精準輸送至變壓器的初級繞組之中。

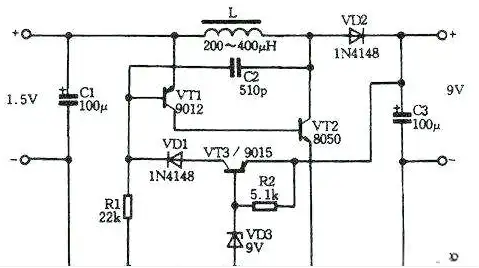

升壓電路
電路中選用的變壓器專為升壓功能定制。高頻交流電經其升壓后，順勢流入三倍壓整流電路。該電路巧妙借助二極管的導電特性，將電壓分別存儲于對應的電容之中。繼而通過電容的串聯組合，達成電壓疊加效應。最終，所獲取的高壓直流電被穩定輸送至電網，為電蚊拍的正常使用提供堅實動力。整個升壓流程憑借專為升壓設計的變壓器以及三倍壓整流電路的默契配合，充分保障了高壓輸出的穩定與高效。
〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
電路中選用的變壓器專為升壓功能定制。高頻交流電經其升壓后，順勢流入三倍壓整流電路。該電路巧妙借助二極管的導電特性，將電壓分別存儲于對應的電容之中。繼而通過電容的串聯組合，達成電壓疊加效應。最終，所獲取的高壓直流電被穩定輸送至電網，為電蚊拍的正常使用提供堅實動力。整個升壓流程憑借專為升壓設計的變壓器以及三倍壓整流電路的默契配合，充分保障了高壓輸出的穩定與高效。
