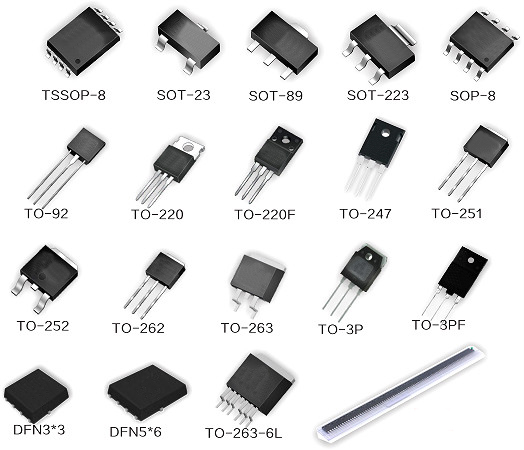

在電機驅動和電源轉換場景中，MDDMOS管的嚴重發熱是工程師們經常面臨的挑戰。某工業伺服驅動器因MOS管溫升高達105℃，導致系統頻繁觸發過溫保護。本文將深入分析發熱機理，并結合實測數據，提供從散熱設計到驅動優化的系統性解決方案。
一、發熱根源：損耗模型的精準拆解
MOS管發熱的根本原因是能量損耗的累積，主要包括以下幾個方面：
導通損耗：其計算公式為P=IMsxRs(o)xD。以某50A電機驅動案例為例，當Rds(on)=5mΩ，占空比D=70%時，導通損耗可達8.75W。
開關損耗：其計算公式為P=號xVpsxIDx(t,+tf)xfsw。在100kHz開關頻率下，600V/30A工況的開關損耗可突破15W。
寄生導通損耗：米勒效應引發的寄生導通（Cgd耦合）在高壓場景下會額外產生3-5W的損耗。
二、散熱設計四步優化法
以某1kW LED電源的MOS管（TO-220封裝）為例，其實測殼溫高達98℃。
封裝熱阻解析：熱阻鏈模型為Ti=Pdiss x(RoIC+ ROCS + RSA)+T。TO-220的典型熱阻值為RθJC=1.5℃/W，RθCS（導熱膏）≈0.5℃/W，RθSA（散熱器）=15℃/W，總熱阻為17℃/W。當功率損耗為15W時，溫升ΔT可達255℃，遠超安全限值。
散熱器升級方案：更換齒高15mm的鋁擠散熱器（RθSA=8℃/W），并添加0.5mm厚的相變導熱片（RθCS=0.2℃/W），新熱阻為9.7℃/W，溫升降至145.5℃。
PCB散熱增強：采用2oz厚銅箔，增加散熱過孔（孔徑0.3mm，間距1mm），并將銅箔面積擴展至15×15mm²，熱阻降低40%。
多管并聯均流：并聯3顆MOS管，單管電流降至1/3，導通損耗降為原值的1/9。
三、驅動波形優化三大關鍵
以某光伏逆變器因驅動異常導致開關損耗占比超60%的案例為例。
驅動電阻精準匹配：根據Qg參數計算最優Rg。當Qg=45nC、Ciss=3200pF時，Rg=4.7Ω（原設計22Ω）。實測結果表明，開關時間從82ns縮短至28ns，損耗降低65%。
米勒平臺震蕩抑制：增加RC緩沖電路（R=10Ω，C=1nF），米勒電荷Qgd吸收效率提升70%，振蕩幅度從4V降至0.8V。
負壓關斷技術：采用-3V關斷電壓，死區時間縮短至50ns，寄生導通概率從12%降至0.3%。
四、實測案例：伺服驅動器溫升優化
初始狀態：MOS管型號為IPB65R080CFD，工況為VDS=400V，ID=20A，fsw=20kHz，殼溫102℃，效率89%。
優化措施：
散熱改造：替換為銅基板散熱器（RθSA=5℃/W），涂抹石墨烯導熱墊（熱導率15W/mK）。
驅動調整：將Rg從15Ω降至3.3Ω，增加門極負壓-5V，并聯Cgd=220pF加速米勒電荷泄放。
拓撲改進：增加ZVS輔助電路，實現軟開關。
優化結果：殼溫降至61℃，效率提升至94%，開關損耗占比從58%降至22%。
五、未來技術：寬禁帶器件的熱管理革命
GaN器件優勢：橫向結構降低熱阻，如GaN Systems GS-065-011-1-L的熱阻僅1.2℃/W，零反向恢復特性消除Qrr損耗。
SiC MOS方案：3D封裝技術（如Wolfspeed WolfPACK™）使熱阻降低50%，高結溫耐受（Tj_max=175℃）。
通過散熱設計與驅動技術的協同優化，MDDMOS管溫升可降低60%以上。隨著第三代半導體的普及，熱管理策略需同步革新，從被動散熱轉向動態熱調控，結合溫度傳感器與驅動IC實時調節開關參數，實現智能溫控。
