低功耗MOS管選型指南
1. 確定工作電壓和電流
選型低功耗MOS管時，首要任務是明確其工作電壓和電流。具體包括最大漏極-源極電壓（Vds）、最大柵極-源極電壓（Vgs）以及預期的漏極電流（Id）。這些關鍵參數直接關系到MOS管的可靠性和性能表現，是選型的基礎。
2. 選擇導通電阻（Rds(on)）
導通電阻（Rds(on)）是衡量MOS管導電能力的核心指標。在特定電壓條件下，Rds(on)值越低，MOS管的導電損耗就越小，從而實現更低的功耗。因此，選型時應優先考慮Rds(on)較低的MOS管產品，以優化電路的能效。
3. 考慮開關速度
開關速度是評估MOS管開關性能的重要指標。對于需要快速響應的應用場景，選擇高開關速度的MOS管可以有效減少開關損耗，提升整體效率。不過，高速開關也可能引發更高的電磁干擾（EMI），設計時需在開關速度與EMI之間找到平衡。
4. 熱性能考量
MOS管在工作過程中會產生熱量，因此其熱性能不容忽視。選擇具有優良熱導性的封裝以及能夠承受較高結溫（Tj）的MOS管，能夠確保器件在長期運行中的穩定性和可靠性，避免因過熱導致的性能下降或損壞。
5. 封裝類型選擇
封裝類型不僅影響MOS管的物理尺寸和安裝方式，還可能對其電氣性能和熱性能產生影響。選擇合適的封裝類型對于實現電路的緊湊設計和高效散熱至關重要。

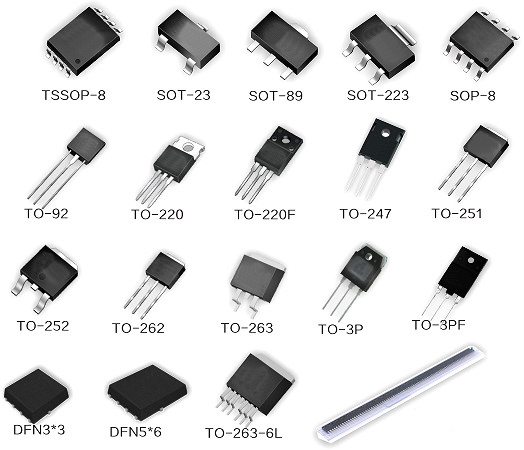

MOS管封裝類型詳解
1. SOIC（Small Outline Integrated Circuit）
SOIC封裝是一種常見的表面貼裝封裝類型，以其較小的外形尺寸和較低的成本受到青睞。它適用于一般應用，尤其是那些對功率和熱導性要求不高的場景。SOIC封裝的引腳排列緊湊，便于自動化貼裝，適合大規模生產。
2. SOT-23
SOT-23是一種小型表面貼裝封裝，常用于低功耗和小型化設計。盡管其熱性能相對較弱，但憑借小巧的尺寸，非常適合空間受限的應用，如便攜式設備和微型電路板。
3. TO-220
TO-220封裝是一種較大的封裝類型，適用于需要較高功率和良好熱導性的場合。它通常用于電源管理和其他需要較大散熱面積的應用，能夠有效 dissipate 熱量，確保器件在高功率運行時的穩定性。
4. QFN（Quad Flat No-leads）
QFN封裝是一種無引腳的表面貼裝封裝，具有出色的熱性能和電氣性能。其底部設計有較大的散熱墊，有助于熱量的快速傳導，適用于高性能和高密度的電路設計，能夠滿足嚴苛的散熱要求。
5. D2PAK
D2PAK封裝是一種帶有較大散熱片的表面貼裝封裝，適用于高功率和高熱導性的應用。散熱片的設計顯著提升了其熱性能，使其能夠應對功率較大的電路，確保在高負載條件下的穩定運行。
6. PowerPAK
PowerPAK封裝專為高功率應用設計，具備較大的散熱片和較低的熱阻。它適用于需要高電流和高電壓的應用，如電源轉換器和電機驅動，能夠有效管理熱量，確保在高功率運行時的可靠性和效率。
結論
選擇低功耗MOS管時，工程師需綜合考量工作電壓、電流、導通電阻、開關速度、熱性能和封裝類型等多個關鍵因素。通過細致分析這些參數，可以確保所選MOS管不僅滿足電路的性能需求，還能實現低功耗和高效率，為電子設備的高效運行提供堅實保障。
