反向恢復過程：
通常把二極管從正向導通轉為反向截止所經過的轉換過程稱為反向恢復過程。由于反向恢復時間的存在，使二極管的開關速度受到限制。
試想一下，如果二極管的反向恢復時間長，那就意味著電路本應在截止狀態，實際卻在開通狀態，這樣無法完成能量的傳輸，電路不能正常工作，無法獲取正常的電壓。開關管的開關頻率越高，反向恢復時間對整個回路的影響越大。
反向恢復過程，實際上是由電荷存儲效應引起的，反向恢復時間就是正向導通時PN結存儲的電荷耗盡所需要的時間。
在高頻變化的開關電路中，二極管的反向恢復時間顯得非常重要，時間過長，可能導致電路燒毀。
在開關電路中，一定要選擇反向恢復時間快的二極管，不然電路會工作異常。按反向恢復速度快慢分類： 普通整流二極管 > 500ns , 快恢復二極管 (150 , 500)ns，超快恢復二極管 （10 ，150)ns , 肖特基二極管 < 10 ns。
反向恢復過程解釋：

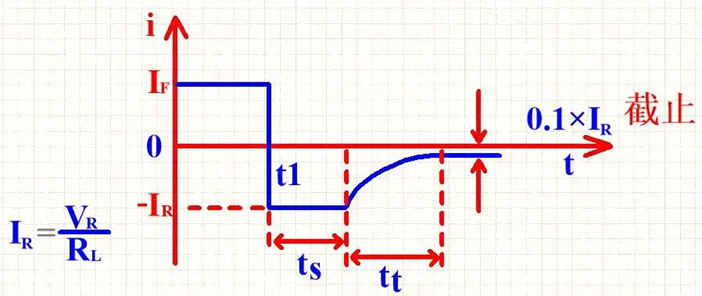

如右圖所示，在0~t1階段，當二極管加以正向電壓VF (VF的值>二極管的導通電壓）就會產生正向電流IF；
在t1階段，二極管施加反向電壓VR , 理想情況下 ，二極管應該立刻轉為截止，電路中應只有很小的反向電流。但實際情況是，二極管并不立刻截止，而是先由正向的IF變到一個很大的反向電流IR=VR／RL，這個電流維持一段時間 ts后才開始逐漸下降；
再經過tt后 ，下降到一個很小的數值0.1IR，這時二極管才進入反向截止狀態。
其中ts稱為存儲時間，tt稱為渡越時間，trr=ts+tt稱為反向恢復時間。
