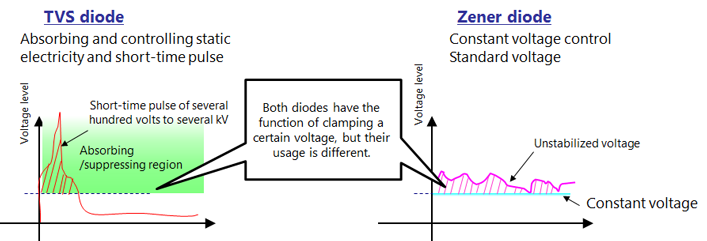

如圖2-6（a）所示，TVS二極管（ESD保護二極管）在短時間內吸收很高的過電壓，其作用是避免對其它半導體器件施加過大的電壓。另一方面，如圖2-6（b）所示，齊納二極管將輸入電壓鉗制為恒定電壓，并將鉗制的電壓提供給其它半導體器件。
因此兩者的差異在于，TVS二極管吸收浪涌電壓以保護其它半導體器件，而齊納二極管為其它半導體器件提供恒定電壓。
圖2-6（a）TVS二極管的用途 圖2-6（b）齊納二極管的用途
[TVS二極管：參見圖2-7（a）]
TVS二極管通常用于反向阻塞狀態。（幾乎沒有電流流動，只施加電壓。）
只有當電壓超過一定電壓（鉗位電壓）并施加到TVS二極管時，才會發生擊穿（鉗位）。
圖2-7（a）TVS二極管使用區域

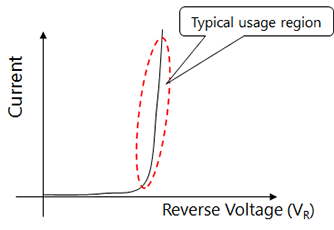

齊納二極管通常用于擊穿狀態。
假設擊穿（齊納）電流總是在正常狀態下流動。
圖2-7（b）齊納二極管使用區域
