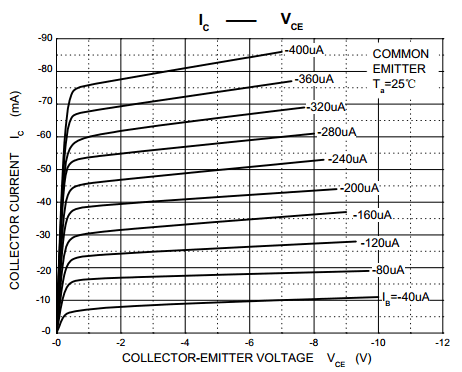

如下圖，是PNP三極管S8550的輸出特性曲線：
看到?jīng)]有？橫坐標、縱坐標、就連曲線上的電流都是負數。
我們先來看看PNP三極管怎么驅動繼電器，如下圖：
從上圖，你可以看到，PNP三極管的電流是從E流向C的，回憶一下NPN三極管的驅動電路，你可以發現，NPN三極管的電流是從C流向E的。
所以，上圖中的Ice和Vce就是負數，如果寫成Vec或者Iec，就是正了，不過人們習慣上寫Vce,所以就用負數表示。因為PNP是低電平導通，所以PNP的基極電流是從E流向B的，所以Ibe就是負數。
（在上圖中，有些人可能會糾結，S8550的引腳標號是不是錯了？答：沒有錯，我這個標號是按照SOT-23封裝標的，你如果看的是DO-92封裝的圖，1腳和2腳的名稱就是反的。）
（繼電器線圈兩端需加續流二極管，電路圖中沒有畫出）
以后在應用NPN或者PNP驅動繼電器時，記住兩點：
NPN的Ic是從C流向E，PNP的Ic是從E流向C
不管是NPN，還是PNP，永遠把繼電器的線圈一端連接到三極管的C極
