在電子行業中，幾乎每個工程師都知道肖特基二極管，但是你真的了解其內部結構、作用、應用領域及為什么廣泛應用在高頻開關電源嗎？下面我們來了解下肖特基二極管。

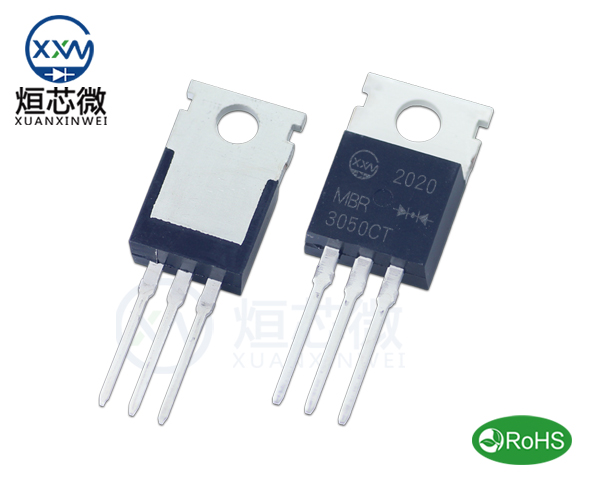

肖特基二極管是由金屬與半導體接觸形成的勢壘層為基礎制成的二極管，又稱為肖特基勢壘二極管，屬于金屬半導體結型二極管。主要特點是正向?qū)▔航敌。聪蚧謴?fù)時間短和開關損耗小，是一種低功耗、超高速半導體器件。缺點是耐壓比較低、反向漏電流比較大。
肖特基二極管基勢壘高度比PN結勢壘高度低，正向?qū)ㄩT限電壓和正向壓降也比PN結二極管低。肖特基二極管是一種多數載流子導電器件，不存在少數載流子壽命和反向恢復等問題。肖特基二極管的反向恢復時間只是肖特基勢壘電容的充、放電時間，完全不同于PN結二極管反向恢復時間。因?yàn)榉聪蚧謴?fù)電荷少，肖特基二極管開關速度極快，開關損耗也極小，特別適合于高頻應用。
肖特基二極管的結構及特點使其適合于在低壓、大電流輸出等場合用作高頻整流，在高頻率下用于檢波和混頻，在高速邏輯電路中用作箝位。在IC中也常使用肖特基二極管，在高速計算機中也被廣泛采用。除了普通PN結二極管的特性參數之外，肖特基二極管用于檢波和混頻的電氣參數還包括中頻阻抗，指的就是其施加額定本振功率時對指定中頻所呈現的阻抗。主要應用在變頻器、開關電源、模塊電源、驅動電路等場合，作為整流二極管、保護二極管、續流二極管等使用，在微波通信等電路中作為整流二極管、小信號檢波二極管使用。
在選型中，主要考慮導通壓降、反向飽和漏電流、額定電流、最大浪涌電流、最大反向峰值電壓、最大直流反向電壓、最高工作頻率、反向恢復時間、最大耗散功率等參數。
肖特基二極管與快恢復二極管區別是肖特基的恢復時間比快恢復小一百倍左右，肖特基的反向恢復時間大約為幾納秒，同時具有低功耗、大電流和超高速等優點。而快恢復有較高的開關速度、較高的耐壓、反向漏電較小等優點，適合電壓較高且頻率較高的場合。
