開關電源電壓輸出異常原因解析

開關電源產品廣泛應用于工業自動化控制、軍事設備、科研設備、LED照明、工控設備、通信設備、電力設備、儀器儀表等領域。開關電源應用領域多，而它在實際應用中，還是會遇到一定問題，就比如關于輸出電壓異常，接下來就來談談開關電源輸出電壓異常的成因。

電源插座

開關電源各輸出端無電壓輸出最常見的原因是：交流220V整流濾波電路中的熔斷器電阻開路；開關管底座與100uF/400V大型濾波電容器正極之間的電阻開路。

開關電源只在啟動時有小電壓輸出的常見原因有：行輸出管擊穿、開關電源開關變壓器左側2.2uf~100uF電解電容故障、泄漏。

開關電源輸出電壓低的最常見原因是：行輸出變壓器局部短路、脈寬調制電路中三極管和二極管的擊穿以及光耦中三極管的漏電。

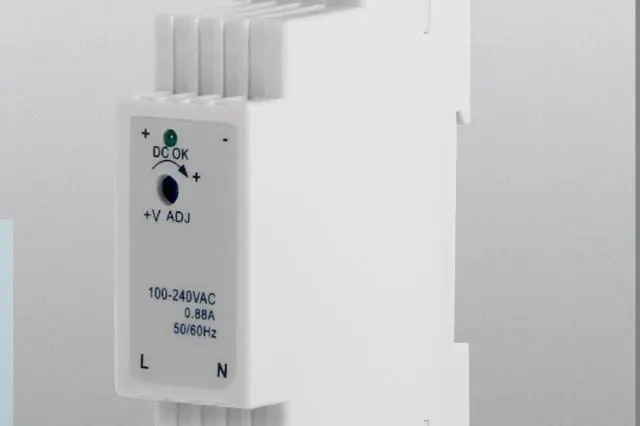

電壓故障少的開關電源

一、開關電源無電壓輸出

開關電源一直沒有電壓輸出的原因是：開關電源接通后，開關電源的輸出端總是0V。這種情況是由開關電源沒有振蕩引起的。進一步確認的方法是測量100uF/400V電容器關斷后的電壓。如果電壓在300V后緩慢下降，說明開關電源不會產生振蕩。

開關電源不產生振蕩的原因是：（1）開關管集電極沒有得到足夠的工作電壓（2）開關座沒有得到啟動電壓和相關的電路泄漏（3）開關管正反饋元件故障。如何去解決電壓異常這個問題，給用戶以良好的體驗，也為此付出了很多努力和精力。這使得在技術上有了一定的突破，在開關電源說明書上也特別指出了怎樣處理。的堅守，鑄就了開關電源的匠心品質。

二、開關電源瞬間有電壓輸出

造成瞬時電壓輸出故障的原因：在按下啟動開關的瞬間，開關電源某個或各個輸出端電壓有一個電壓輸出很小，然后下降到0V，說明開關電源在通電初期有振蕩，但由于過電壓過流保護停止振動，或開關機接口電路加電初始為開機狀態，但零點結束時CPU清除，進入待機狀態。

原因如下：（1）開關電源輸出電壓高于標準值10V，引起過電壓保護（2）負載過電流引起保護動作（3）保護回路本身誤動作（4）遙控系統因故執行待機命令。開關電源的過壓保護技術已經發展了很久了，盡管這會影響一定的使用體驗，但更多的是為了保護用戶的安全，這是開關電源的優勢之一，用戶的安全是堅持的方向之一。深厚技術，使得開關電源在市場上的應用越來越廣泛。

移動電源

三、開關電源輸出電壓低

開關電源輸出電壓低的原因有：（1）220V交流電壓輸入電路和整流濾波電路提供的工作電壓不足，超出了PWM電路的控制范圍。（2）負載電路中的過電流導致開關電源負載增加，輸出電壓下降。（3）開關接口電路處于待機狀態，使開關電源工作在低頻振蕩狀態，其輸出電壓為待機狀態的度。這種故障只適用于沒有備用電源的機型，待機狀態下CPU的工作電壓由開關電源提供的機型。（4）開關接口電路的末端由于某種原因工作在啟動和待機之間，導致開關電源工作在待機和啟動之間的工作頻率，導致開關電源的輸出電壓高于待機值而低于啟動值。（5）由于保護電路因故障處于導通狀態，電源進入弱振動窄脈沖電源，導致開關電源輸出電壓下降。（6）整流輸出回路中的二極管、濾波電容、限流電阻損壞，導致輸出電壓偏低。（7）PWM電路存在對開關電源輸出電壓的變化不能做出正切響應，對開關管基極電壓調整方向錯誤，導致開關電源輸出電壓偏低。（8）在正反饋電路中，正反饋電阻增大，放電二極管性能變差，正負反饋不足，振蕩周期較長。由于振蕩頻率的降低，開關電源的輸出電壓較低。（9）它激式開關電源因未得到行逆成而工作低于低頻狀態，造成輸出電壓低。

四、開關電源輸出電壓高

影響開關電源輸出電壓高的原因有：（1）對于局部倍壓整流型，在正常供電條件下錯誤工作在倍壓整流狀態（2）脈寬調制電路問題（3）振蕩電容容量減小。（4） 當主負載（行掃描電路）不工作時，開關電源的負載變輕，輸出電壓升高。

開關電源輸出電壓異常的原因大致就是這些了，相信大家在看過本文之后，在遇到開關電源輸出電壓異常時，能夠對其原因做出比較準確的判斷。
