本文主要對雙聲道音頻功率放大器電路圖進行了分析，希望對你的學習有所幫助。

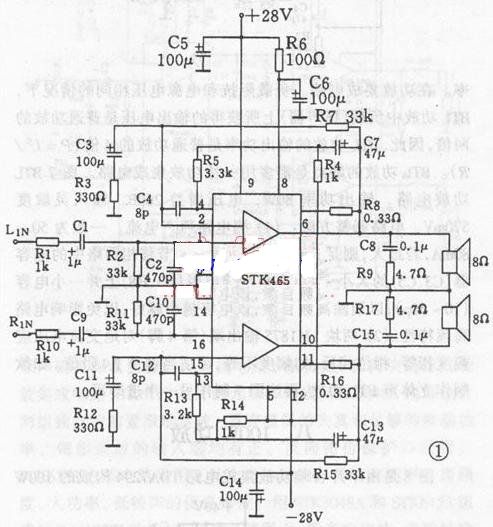

圖是2×30W雙聲道音頻功率放大器，其核心器件ICl采用高保真音響功放集成電路STK465，該電路內包含兩個性能指標完全相同的功率放大器，分別用 作左、右聲道的功放，可保證兩個聲道放大器指標的一致性。
電路輸入阻抗30k，輸入靈敏度150mV，電壓增益40dB，頻率響 應：10Hz～100kHz，諧波失真≤0.08%，電源電壓范圍±(25～35)V。
制作時應注意，正、負電源退耦濾波電容C5、C14的位置應盡量分 別靠近sTK465的正、負電源輸入端。
如電路有自激現象，則增大C5和C14的容量。該功放輸出功率適中，制作容易，可用作一般家庭的組合音響、卡拉 OK設備或VCD機的聲音播放。
由于該功放電壓增益高達40dB，輸入靈敏度高，可省去前置放大器，而直接與卡拉OK機、VCD機等信號源連接。該功放也 可用作家庭影院系統的環繞聲功放。
