肖特基二極管在開關電源中很常見，相信很多人都有聽說過它的大名吧，它一種超高速半導體器件，肖特基二極管的具體作用是什么呢？肖特基二極管在使用過程中最常遇到的損壞原因又是什么？
肖特基二極管作用是什么

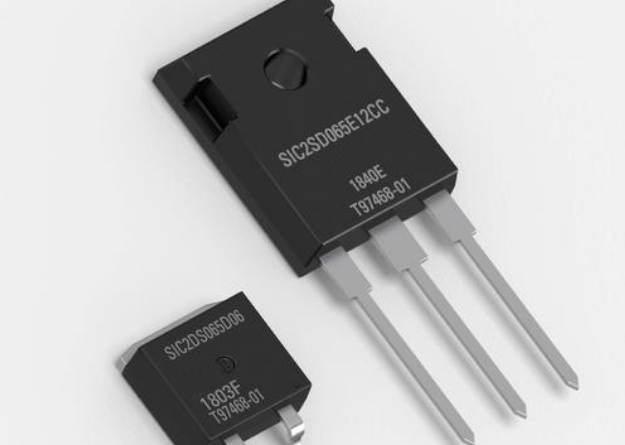

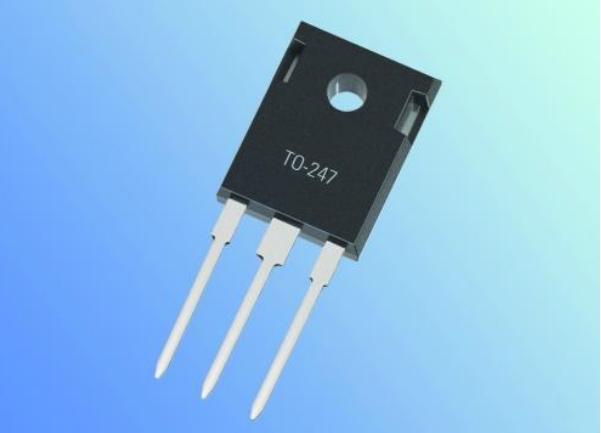

肖特基二極管肖特基（Schottky）二極管，又稱肖特基勢壘二極管（簡稱SBD），它屬一種低功耗、超高速半導體器件。最顯著的特點為反向恢復時間極短（可以小到幾納秒），正向導通壓降僅0.4V左右。其多用作高頻、低壓、大電流整流二極管、續流二極管、保護二極管，也有用在微波通信等電路中作整流二極管、小信號檢波二極管使用。在通信電源、變頻器等中比較常見。
一個典型的應用，是在雙極型晶體管BJT的開關電路里面，通過在BJT上連接Shockley二極管來箝位，使得晶體管在導通狀態時其實處于很接近截止狀態，從而提高晶體管的開關速度。這種方法是74LS，74ALS，74AS等典型數字IC的TTL內部電路中使用的技術。
肖特基（Schottky）二極管的最大特點是正向壓降VF比較小。在同樣電流的情況下，它的正向壓降要小許多。另外它的恢復時間短。它也有一些缺點：耐壓比較低，漏電流稍大些。選用時要全面考慮。
肖特基二極管損壞原因有哪些
一、運行管理欠佳。
值班運行人員工作不負責任，對外界負荷的變化(特別是在深夜零點至第二天上午6點之間)不了解，或是當外界發生了甩負荷故障，運行人員沒有及時進行相應的操作處理，產生過電壓而將肖特基二極管擊穿損壞。
二、運行條件惡劣。
間接傳動的發電機組，因轉速之比的計算不正確或兩皮帶盤直徑之比不符合轉速之比的要求，使發電機長期處于高轉速下運行，而整流管也就長期處于較高的電壓下工作，促使肖特基二極管加速老化，并被過早地擊穿損壞。
三、防雷、過電壓保護措施不力。
整流裝置末設置防雷、過電壓保護裝置，即使設置了防雷、過電壓保護裝置，但其工作不可靠，因雷擊或過電壓而損壞肖特基二極管。
四、設備安裝或制造質量不過關。
由于發電機組長期處于較大的振動之中運行，使肖特基二極管也處于這一振動的外力干擾之下；同時由于發電機組轉速時高時低，使肖特基二極管承受的工作電壓也隨之忽高忽低地變化，這樣便大大地加速了肖特基二極管的老化、損壞。
五、肖特基二極管規格型號不符。
更換新肖特基二極管時錯將工作參數不符合要求的管子換上或者接線錯誤，造成整流管擊穿損壞。
六、肖特基二極管安全裕量偏小。
肖特基二極管的過電壓、過電流安全裕量偏小，使肖特基二極管承受不起發電機勵磁回路中發生的過電壓或過電流暫態過程峰值的襲擊而損壞。
